Construction d'un quartier de Davis

• L'assemblage se fait par vissage et collage, les "arcs" étant fixés en bout des éléments du bâti afin que ceux–ci n'entravent pas le coulissement des pinnules.


• La pinnule fixe positionnée à l'extrémité du bâti est formée d'une planchette de 70 mm × 45 mm, percée d'une fente de 2,5 mm × 30 mm permettant de viser l'horizon. La planchette doit être fixée au support de telle façon que la fente sera au niveau du centre des deux "arcs" et qu'elle pourra recevoir la lumière du Soleil à travers la fente de la pinnule mobile du "petit arc".
  On peut aussi faire une fente un peu plus large au milieu de laquelle sera fixé (au niveau du centre des deux arcs) un fil de laiton permettant de viser plus précisément l'horizon.


• La pinnule du "petit arc" est formée d'une planchette de 30 mm × 80 mm percée d'une fente de 2 mm × 30 mm et positionnée de telle façon qu'elle laissera passer la lumière du Soleil vers la fente de la pinnule fixe. Elle est fixée sur un support composé de deux petits morceaux de bois permettant le coulissage de la pinnule.

  Celui de l'arrière (30 mm × 35 mm et 10 mm d'épaisseur) s'appuie sur le côté non gradué de l' "arc".

  Celui de l'avant est formé d'un morceau de bois de même épaisseur mais de dimensions différentes (10 mm X 35 mm) et s'appuie sur le côté gradué du "petit arc" en n'empêchant ni la lecture des valeurs ni le passage de la lumière par la fente. Par souci esthétique, il peut être biseauté à son extrémité.


• La pinnule du "grand arc" est formée d'une planchette de 30 mm × 80 mm percée d'un trou de 2 mm de diamètre permettant de viser l'horizon. Elle est également fixée sur un support composé de deux petits morceaux de bois.

  Celui de l'arrière (30 mm × 35 mm et 10 mm d'épaisseur) s'appuie sur le côté non gradué de l'arc.

  Celui de l'avant est formé d'un morceau de bois de même épaisseur mais de dimensions différentes (20 mm × 35 mm) et s'appuie sur le côté gradué du "grand arc" sans empêcher la lecture des valeurs. Il peut lui aussi être biseauté à son extrémité.


• Le petit arc est gradué en demi-degrés, de 0 à 60°.

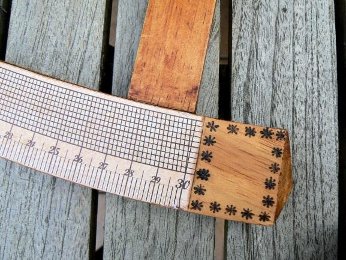

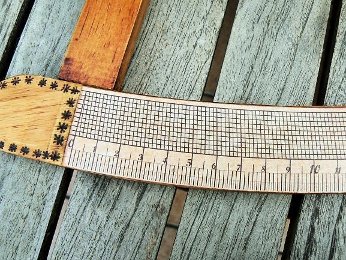

  Le grand arc est gradué toutes les 5', de 0 à 30°.

  Il y a deux façons de graduer les deux arcs :
  • les deux zéros sont alignés sur la droite xx' (voir schéma). La mesure faite donnera alors la hauteur du Soleil.
  • le 60 du petit arc et les 30 du grand arc sont alignés sur la droite xx' (voir schéma). La mesure faite donnera alors la distance zénithale du Soleil.

    (Voir la fiche "utilisation" pour le calcul de la latitude)





pinnules mobiles



pinnule fixe

ou




grand arc



petit arc


• À la fin du XVIII^e siècle certains quartiers de Davis utilisent l'optique.
  Afin d'améliorer l'utilisation et la rendre possible lorsque le Soleil est voilé, ils sont munis d'une pinnule à lentille qui remplace la pinnule à fente du petit arc.
  Cette lentille permet de focaliser la lumière du Soleil sur la pinnule d'horizon qui est alors équipée d'un fil métallique.
  Remarque : vérifier que la distance focale de la lentille correspond au rayon extérieur du petit arc.



Quartier de Davis avec sa lentille

Pinnule avec lentille



• Graduations des arcs à télécharger

  • Graduations du grand arc toutes les 5 minutes pour déterminer la hauteur h

  • Graduations du grand arc toutes les 5 minutes avec l'échelle des dismes pour déterminer la distance zénithale z

  • Graduations du petit arc en demi-degré pour déterminer la hauteur h

  • Graduations du petit arc en demi-degré pour déterminer la distance zénithale z
