Le cadran solaire de Kratzer
Utilisation du cadran de Kratzer
Utilisation du cadran de Kratzer
Lecture de l'heure

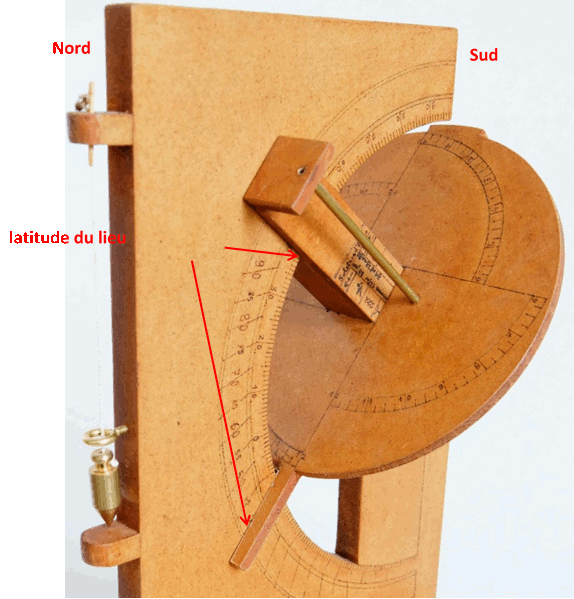

- Mettre le disque des heures à la bonne latitude. Le disque doit être bien positionné sur le repère du bras.
- Positionner le cadran dans la direction Nord-Sud à l'aide d'une boussole.
Le réglage du cadran
- L'ombre d'une arête du bras passe par le centre d'un des quatre quarts de cercle gradués en heure.
- Lire l'heure solaire sur le bon quart de cercle.
Pour avoir l'heure légale, voir De l'heure solaire vraie à l'heure légale.

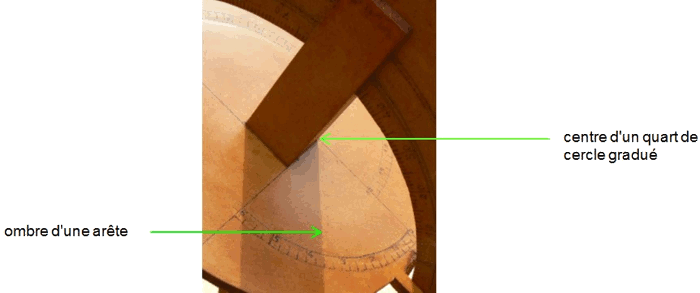

La bonne ombre pour la lecture de l'heure
Déterminer la latitude
Ce cadran est universel. il permet de lire l'heure sous toutes les latitudes.
La latitude se détermine par deux méthodes, que le cadran rend possibles.
La latitude par l'Étoile Polaire.
Cette méthode ne peut être utilisée que dans l'hémisphère Nord.
Il suffit de viser la Polaire par le tube et de relever sa hauteur sur l'échelle graduée.
De nos jours, la latitude équivaut à la hauteur de cette étoile.
La latitude par la hauteur méridienne du Soleil.
- À midi solaire, orienter l'extrémité du tube vers le Soleil de telle façon que les rayons passant par le tube
fassent une tache lumineuse sur le pivot.

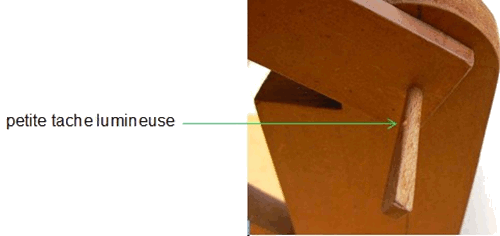

La petite tache lumineuse sur le pivot.
- Lire la hauteur du Soleil sur l'échelle graduée.
- Calculer la latitude (Quelques documents simples pour la latitude et la longitude).
