Le verso de la mère
Les heures inégales sans latitude
(Calculs et tracés)

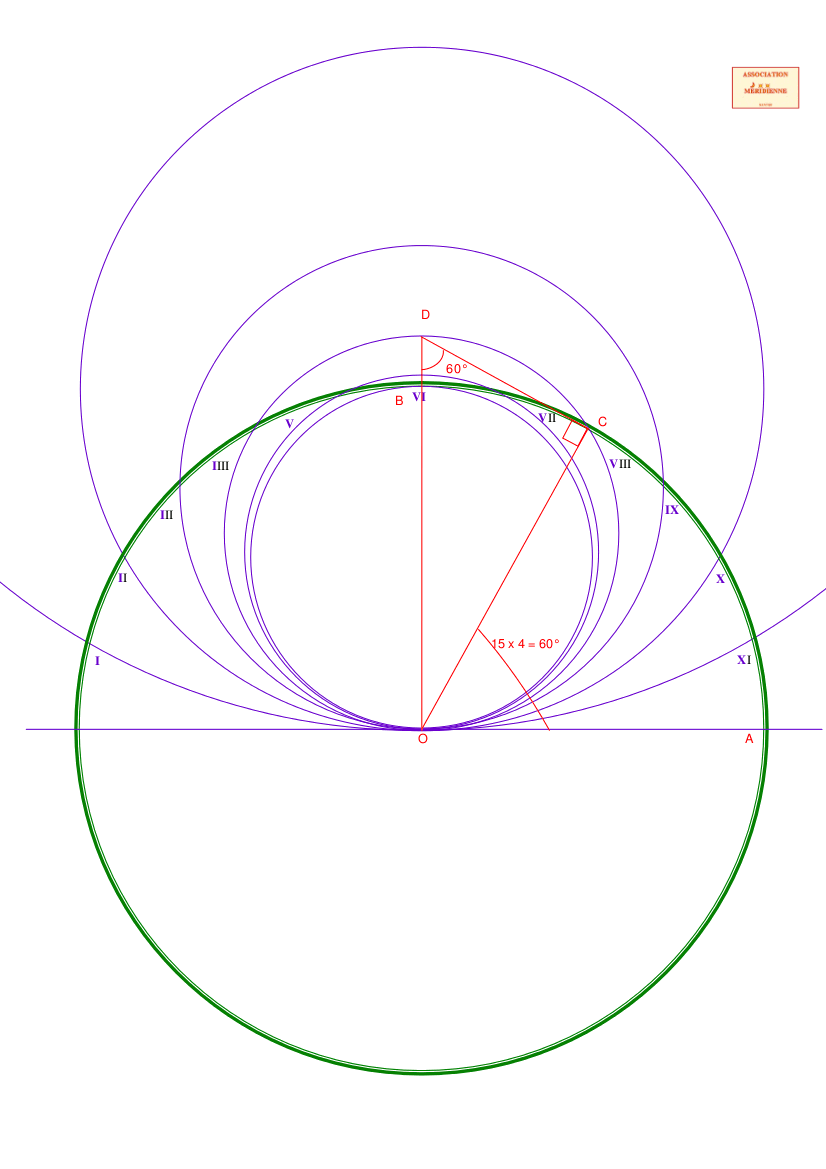

- Le diamètre du cercle de l'heure inégale VI est imposé par la taille du verso de la mère.
DVI = 8,68 cm -
Le cercle IV correspond à N = 4
- OA = OC = OB = DVI = 8,68 cm
- Dans le triangle rectangle OCD on a
.
-

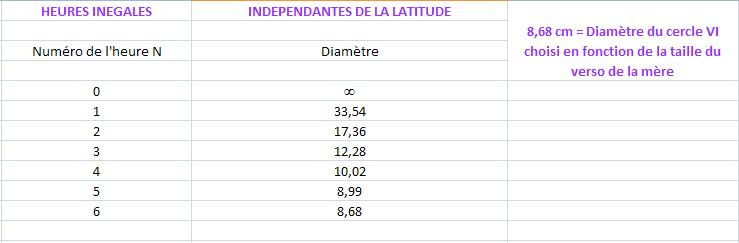

Diamètre du cercle d'heure inégale
en cm

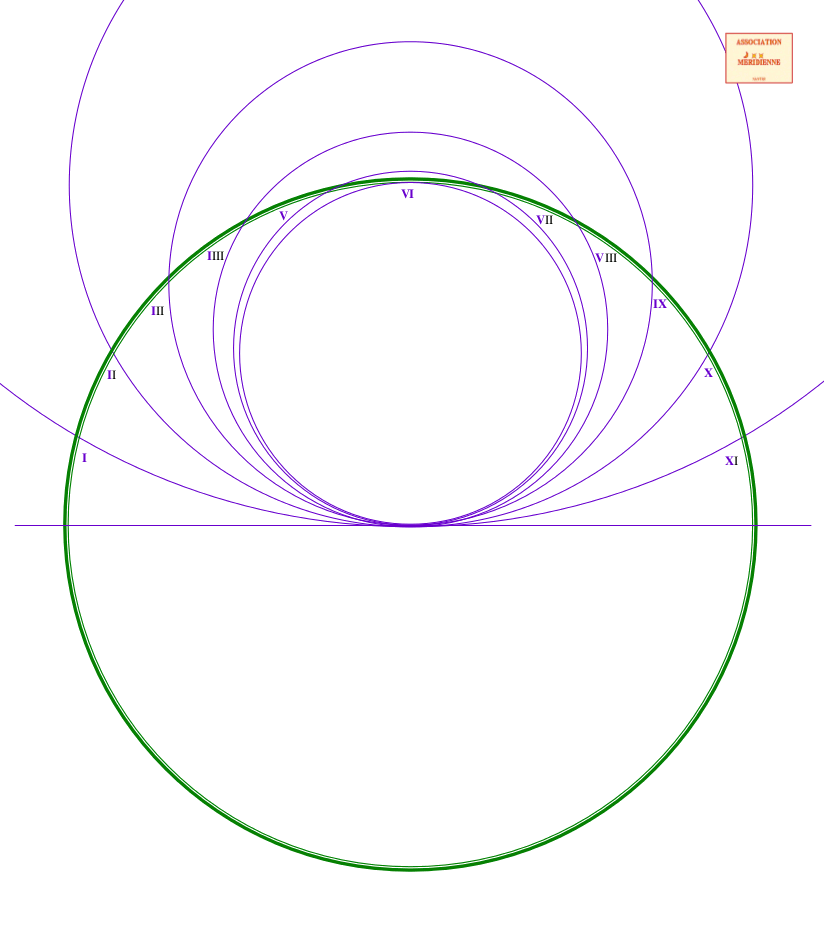

Heures inégales tracé

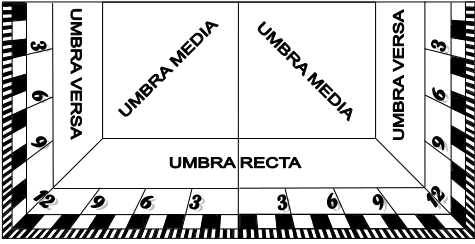

Carré des ombres

- Les deux carrés ont 6 cm de côté.
- Le côté vertical extérieur et le côté horizontal-bas de chaque carré sont divisés
en 60 parties égales
ou
,
puis ils sont divisés en 12 parties égalesou
, et enfin en 4 parties égales.

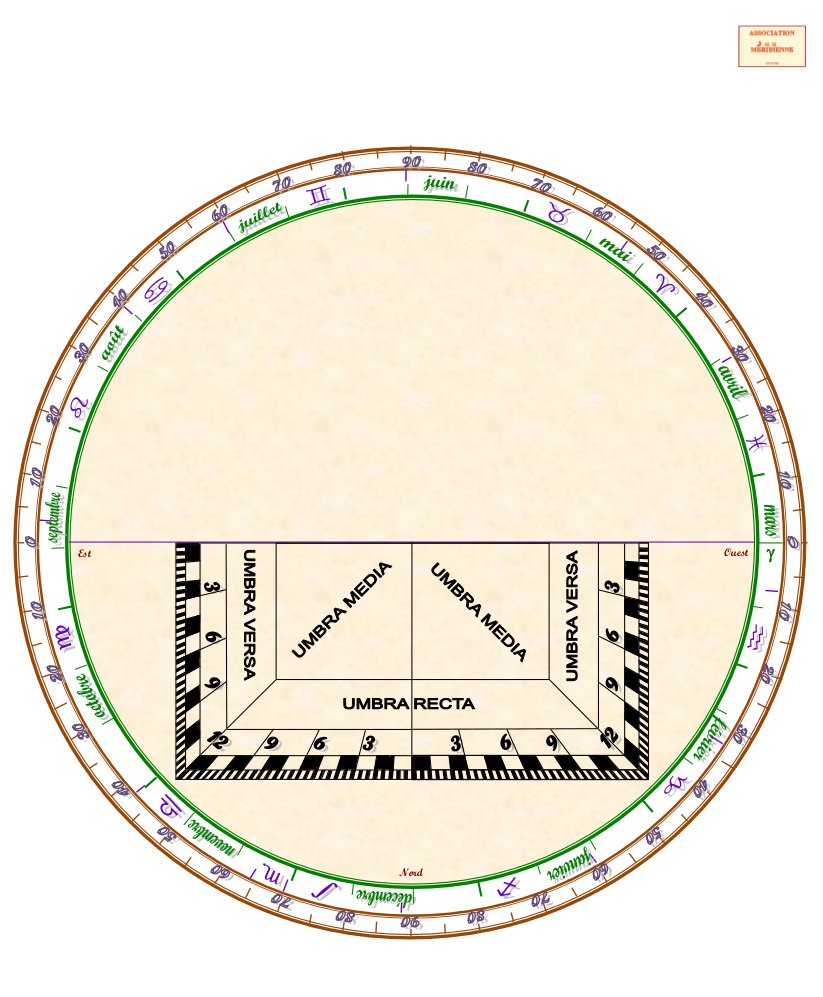

Verso sans heures inégales pour collage

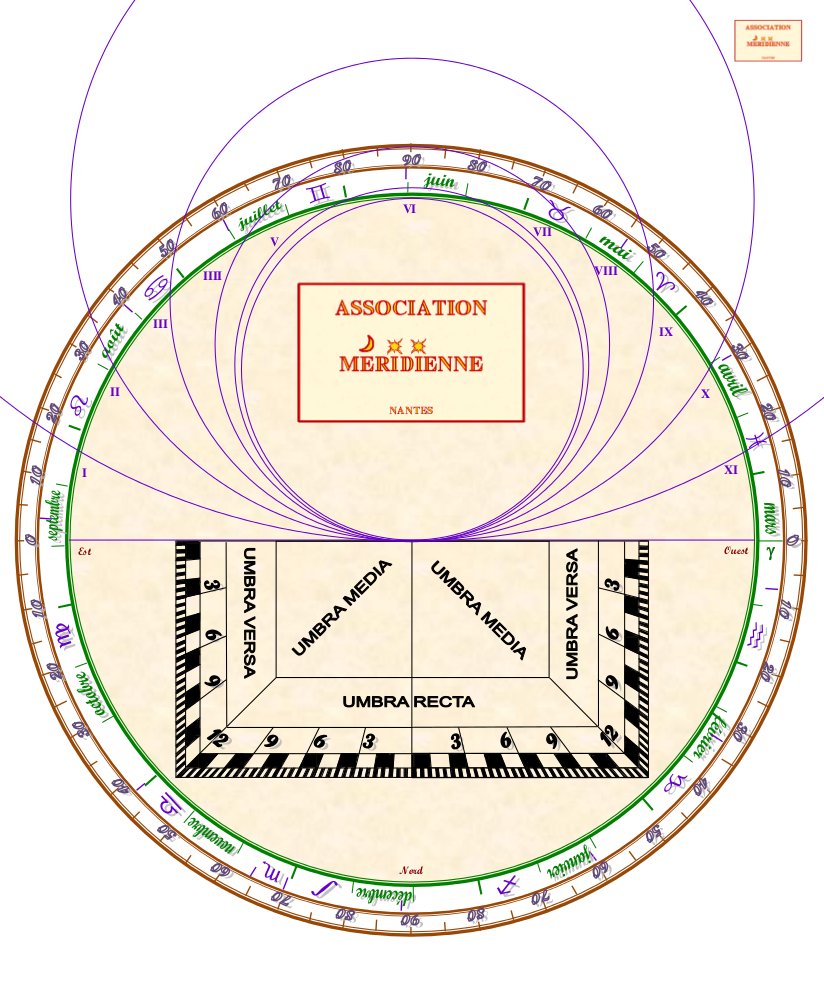

Verso avec heures inégales et logo pour collage

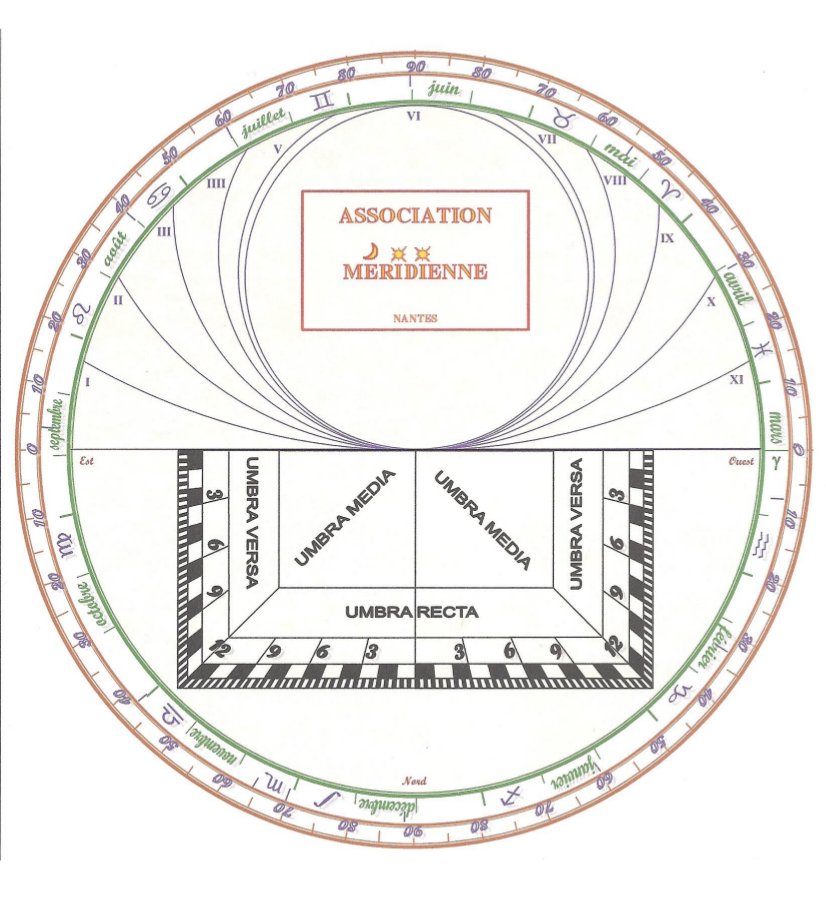

Verso fini pour impression
