La lanterne de timonerie.

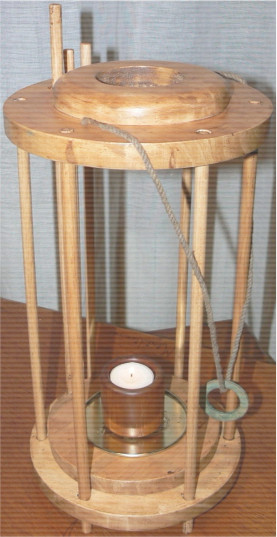

Construction de la lanterne de timonerie
Construction de la lanterne de timonerie
Les dimensions sont indicatives.
Quatre disques de diamètre respectifs de 20 cm (×2), 15 cm et 13 cm sont débités dans une
tablette de bois de 20 mm d'épaisseur.
Des baguettes cylindriques de 10 mm de diamètre sont utilisées pour le montage.
Le couvercle.
Un disque de 20 cm et le disque de 13 cm sont percés en leur centre d'un trou de 6 cm de
diamètre qui servira de cheminée à la bougie.
Le disque de 10 cm est façonné par ponçage pour donner à sa partie supérieure une forme
arrondie.
Les deux disques sont collés l'un sur l'autre.
L'ascenseur.
Il permet de soulever la bougie pour l'allumer et l'éteindre.
Le disque de 15 cm est percé près du bord d'un trou de 10 mm dans lequel est collée une tige de 40 cm.
Au milieu du disque est fixée une pièce de bois percée pour servir de bougeoir. Il est prudent
de fixer en dessous un disque métallique pour recevoir la cire fondue.
La structure.

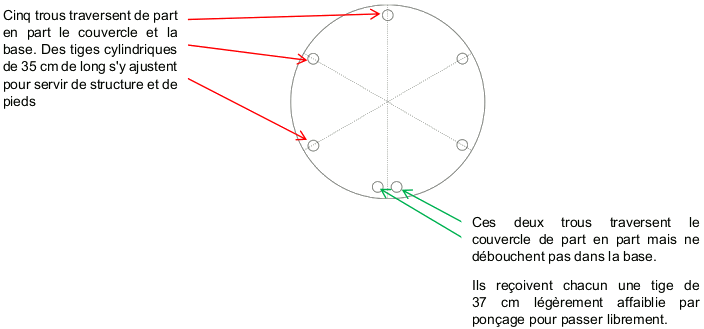

Le couvercle et la base sont percés ensemble de sept trous centrés à 1 cm du bord comme ci-dessous :
Le couvercle est percé d'un trou de 12 mm dans lequel passe librement la tige de l'ascenseur (position à adapter).
La suspension.
Deux trous diamétralement opposés dans le couvercle laissent passer un lien suffisamment long pour ne pas risquer d'être brûlé par la bougie.
L'assemblage.
Les baguettes des pieds sont enfilées dans les trous de la base. L'ascenseur est placé sur la
base. Le couvercle est mis en place.
Les pieds sont collés en dépassant sous la base mais en affleurant le couvercle.
L'habillage.
La lanterne est recouverte d'une bande de papier népalais lamali naturel de dimensions
suffisantes pour faire le tour de la lanterne en s'appuyant sur les cinq pieds et pour s'ajuster
entre le couvercle et la base.
Les quatre côtés sont ourlés. Les ourlets des largeurs doivent permettre d'y glisser librement
les tiges de 32 cm.
Le papier est fixé à la lampe en faisant passer chaque tige dans le trou du couvercle, dans
les ourlets puis dans le trou de la base.
Le papier est huilé légèrement après la mise en place (bien laisser sécher).
La bougie est fixée dans le bougeoir en faisant monter l'ascenseur par sa tige.
Ne pas utiliser la lanterne sans surveillance !!
