Association Méridienne Atelier La girouette-boussole Construction de la girouette-boussole
Construction de la girouette-boussole
- Façonner un disque de bois de 20 cm de diamètre.

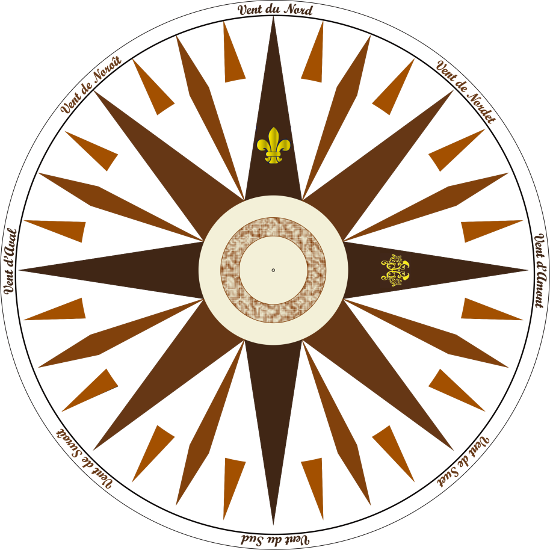

- Tracer au compas ou au rapporteur une rose des vents de 32 dents qui couvrira l'ensemble des rhumbs puis évider en son centre un cercle pour recevoir une boussole.
- Mettre en couleurs la rose des vents.
- Noter le nom des vents suivant la région.
exemple pour la côte ouest de la France :

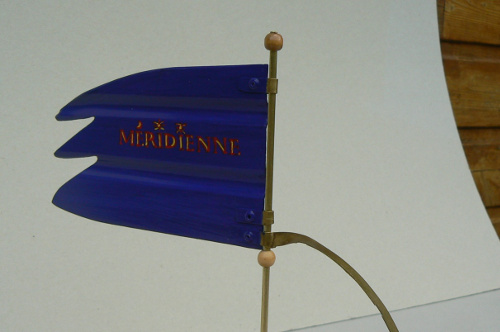

- La girouette est formée d'objets de récupération :
- du petit matériel d'électricité (trépied de luminaire, partie inférieure d'une douille d'ampoule) et des morceaux de tubes de laiton pour le support (pour une girouette démontable, prévoir deux tubes s'emboîtant l'un dans l'autre) ;
- un morceau de plaque de laiton (ou un autre métal léger) pour la voile (≈ 14 cm × 8 cm) ;
- des barrettes récupérées dans des multiprises pour façonner les bagues de rotation de la voile et la flèche de repérage de la direction du vent ;
- des perles pour bloquer la voile sur son axe.
- La hauteur de la girouette est d'environ 25 cm.
- Les bagues de rotation, la perle inférieure et la fixation de la flèche de repérage du vent doivent permettre le mouvement libre de la voile.
- La flèche de repérage de la direction du vent est formée d'une tige plate fixée à la voile. Son extrémité libre taillée en pointe est placée par torsion de la tige dans le plan vertical de la voile. La longueur de la tige doit permettre que l'extrémité de la flèche frôle la rose pour marquer une direction.
- Le support est fixé au-dessus de la boussole tout en dégageant l'espace du nord de la rose des vents.
