CONSTRUCTION D'UN CADRAN SOLAIRE DE POCHE

Le matériel nécessaire

Planche de bois ou de médium, d'épaisseur 18 mm.

Planche de bois ou de médium, d'épaisseur 5 mm.

Petite boussole : diamètre35 mm ; épaisseur 10 mm ( < 18 mm, épaisseur du bois)

Deux très petites charnières en laiton ou un morceau de ruban très adhésif ou un petit morceau de tissu à fixer avec une colle très résistante.

Ficelle très fine ou gros coton à broder ( 20cm).

Les découpes et le perçage

Découper dans une planche de bois ou de médium deux tablettes de dimensions :
L = 100 mm ; l = 55 mm ; e = 18 mm et
L = 118 mm ; l = 55 mm ; e = 5 mm

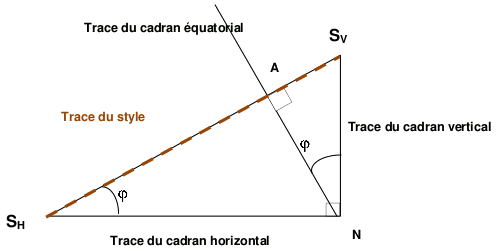

À partir de la fiche "calculs et tracés des graduations", la figure suivante permet de trouver la position des trous à percer.
Par exemple, prendre NS_H = 6 cm, calculer la hauteur S_VN en tenant compte de la latitude ϕ du lieu.

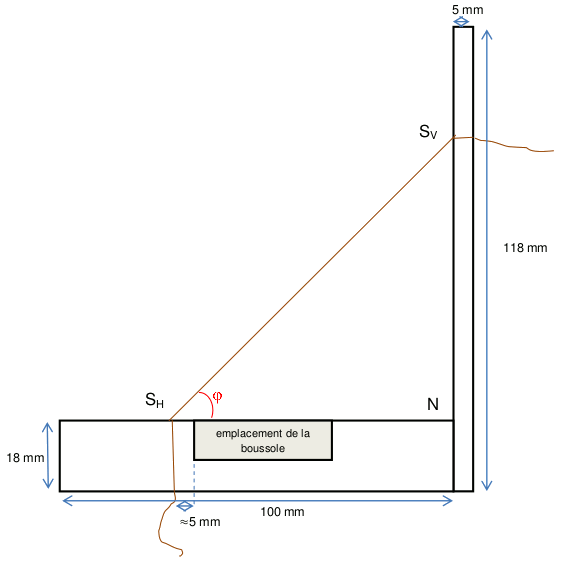

Percer, avec une mèche de 1 mm, les trous S_H et S_V, bien perpendiculairement au bois, en le centrant, avec beaucoup de précision, sur la largeur.

Creuser l'emplacement de la boussole en le centrant, avec beaucoup de précision, sur la largeur et en le positionnant à environ 5 mm de S_H.

Le montage

Première méthode

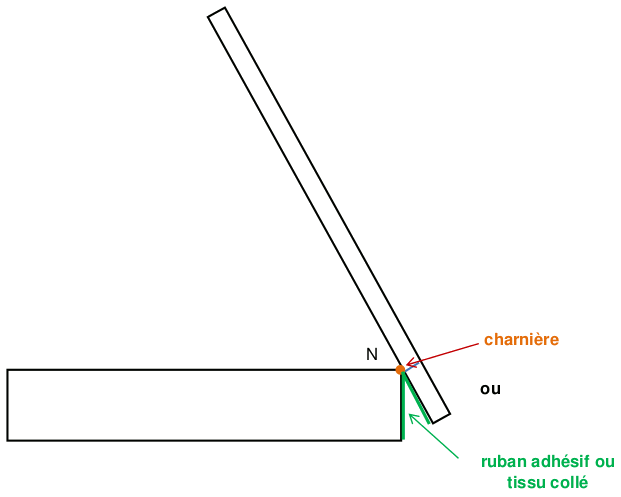

Fixer les charnières de telle façon que les deux cadrans se positionnent comme ci- dessus quand l'ensemble est ouvert au maximum et que le cadran vertical pivote comme illustré ci-dessous.
Deuxième méthode
Coller du ruban adhésif ou du tissu ou du papier comme illustré ci-dessus.

Les tracés des lignes horaires

Les tracés peuvent se faire de différentes façons en utilisant les calculs de la fiche "calculs et tracés des graduations", évidemment, calculs effectués avec la latitude du lieu et les dimensions utilisées pour la construction.

Première méthode
Faire les tracés des lignes horaires à l'aide d'un rapporteur, en utilisant les valeurs des angles à partir des points S_H et S_V.

Deuxième méthode

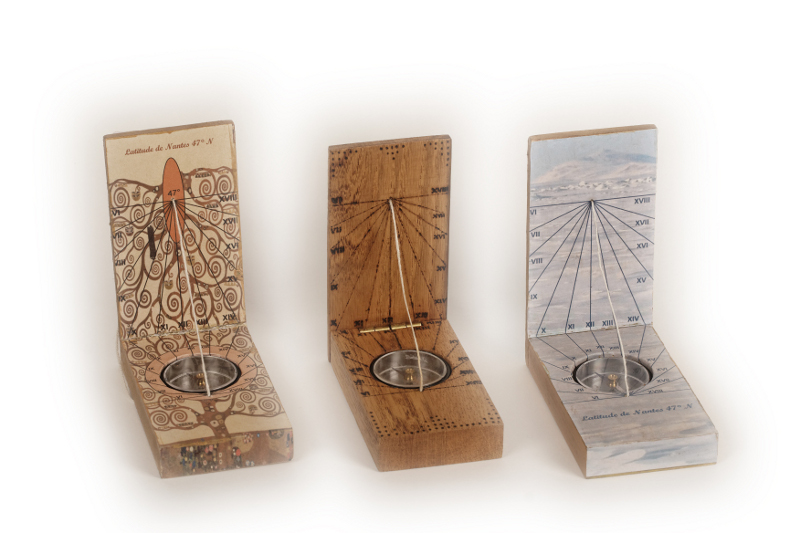

Choisir deux photos ou deux images ayant les dimensions des deux cadrans vertical et horizontal. Grâce à l'ordinateur coller les lignes horaires en respectant bien les valeurs de NS_H et S_VN.

Quelle que soit la méthode, la précision des tracés est importante.
Les lignes horaires des cadrans vertical et horizontal doivent se correspondre exactement au niveau des charnières.
