L'astrolabe nautique
Construction d'un astrolabe nautique
Construction d'un astrolabe nautique
1. Découpage des différentes parties
Le corps de l'astrolabe

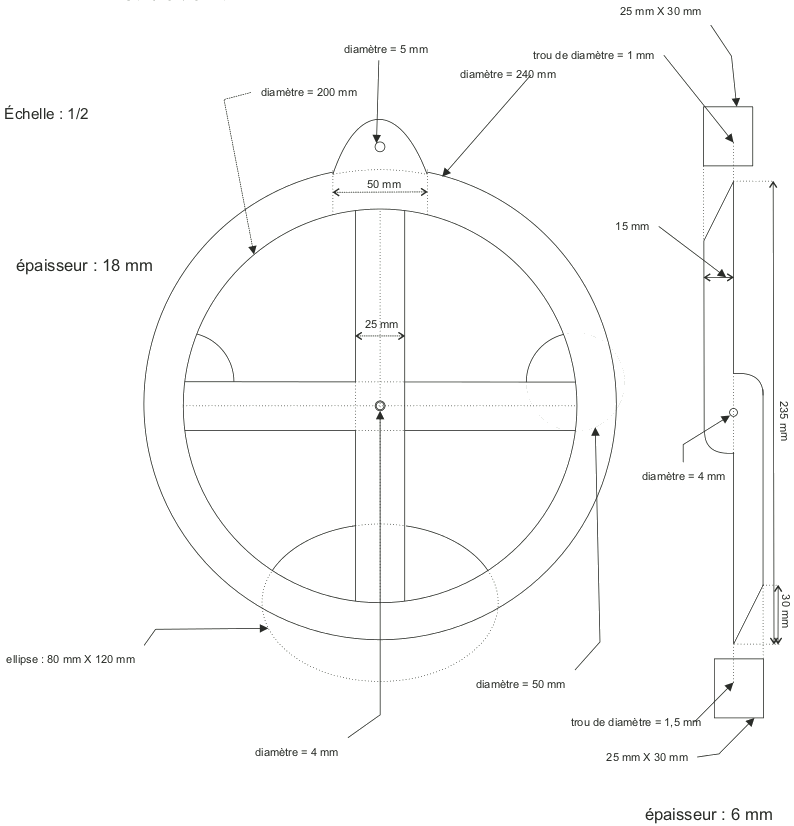

Choisir un bois dense, par exemple du chêne, d'épaisseur 18 mm environ. En utilisant le plan, tracer la forme de l'astrolabe sur un papier qui sera collé sur la plaque de bois.
Découper avec précision selon le tracé à l'aide d'une scie sauteuse ou autre. Retirer le papier et affiner la coupe en utilisant une râpe ou une ponceuse. Percer au centre un trou de 4 mm de diamètre.
L'alidade
Choisir un morceau de bois de la même essence que celle utilisée pour le corps, d'épaisseur 6 mm environ.
En utilisant le plan, tracer la forme de l'alidade et des pinnules sur un papier qui sera collé sur la plaque de bois.
Découper avec précision selon le tracé à l'aide d'une scie.
Retirer le papier et affiner la coupe.
Biseauter les bords des deux pointes pour les affiner tout en conservant les dimensions de base.
Percer au centre un trou de 4 mm de diamètre.
2. Collage et montage
Collage du limbe

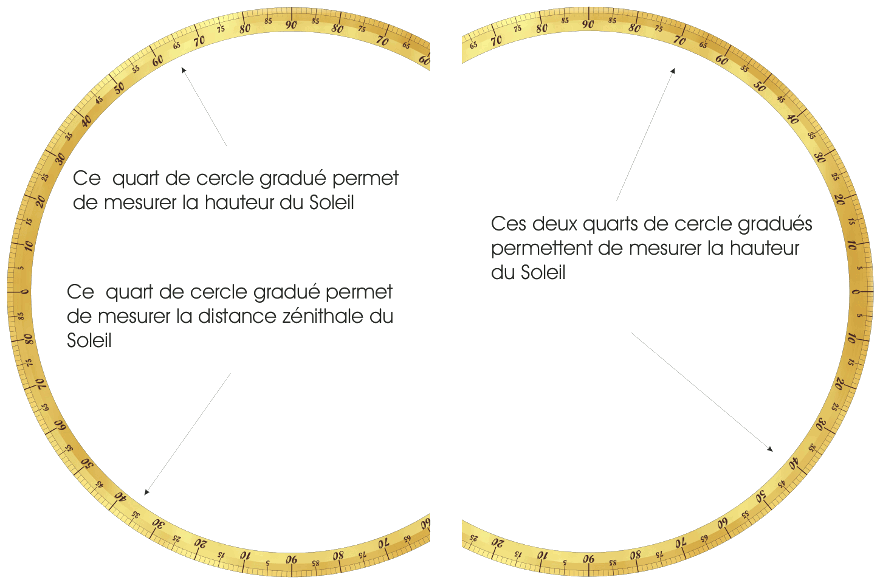

Imprimer les graduations du limbe, en deux parties, sur cartonnette (par exemple 190 g). Coller ces deux parties avec précision, avec de la colle à bois ou une colle extra forte blanche de bonne qualité qui ne détendra pas le papier.
Attention, il faut bien vérifier que les graduations " 90°" (haute et basse) restent à l'aplomb du trou de l'anneau de suspension et du trou central.
Fixation des pinnules
Fixer provisoirement mais avec précision les pinnules verticalement sur l'alidade comme l'indique le plan, à 60 mm de part et d'autre de l'axe central. Une petite vis (il faut fraiser le trou de sa tête) mise par-dessous sera suffisante pour l'instant pour le maintien des pinnules. Tracer sur chaque pinnule, avec précision, la verticale correspondant au bord de l'alidade qui passe par le centre.
Marquer sur ce tracé, un point à 20 mm de la base.
Retirer les pinnules et percer au marquage un petit trou de 1 mm de diamètre sur toute l'épaisseur. Pour chaque pinnule, fraiser ce trou du côté extérieur pour former un petit cône pour le passage de la lumière.
Encoller les pinnules et les revisser.
3. Montage
Fixer l'alidade sur le corps de l'astrolabe avec une vis de 4 en laiton, en mettant de part et d'autre une rondelle.
4. Finition
L'ensemble, papier et bois, est ciré à la cire antiquaire, chêne foncée, ce qui donne à l'astrolabe un aspect patiné ancien.
Cette astuce permet aussi de protéger l'encre d'impression.
